1.係列產品概述：

PWS係列電液伺服動靜萬能試驗係統，是我公司研製的係列動態疲勞加載試驗係統產品之一。該係列產品具有輸出力範圍廣，控製精度高，使用方便，可靠性高等特點。該係列試驗係統在研製、開發過程中吸取國際先進電液伺服動態試驗機技術，結合國內用戶的實際使用狀況設計而成。伺服作動器、恒壓伺服油源、加載框架等關鍵部件為我公司設計製造，伺服閥、傳感器、密封件等關鍵外購件均（jun1）選用國際主流型號產品，大大提高了係統的穩定性和可靠性，試驗機的整體性能與國際先進產品技術水平相當。

該試驗係統，既能進行動態的高、低周疲勞試驗、程序控製疲勞試驗，也能進行靜態的恒速率、恒應變、恒應力控製下的試驗和各種常規的力學性能試驗，還可進行斷裂力學試驗，也可以對廣義範圍上材料或構件的疲勞壽命、裂紋擴展、斷裂韌性性能測試、實際試件的安全性評價、工況模擬等，通過更換附具，還可進行各類結構件、部件以及總成件等的疲勞及靜態力學性能試驗。因此有著其它任何種類的試驗機所不能比擬的優勢，是國際疲勞力學研究領域界最推崇的材料試驗設備。

試驗係統主要單元部分：

l  250kN高剛度主機：1套；

l  21MP、49L/min恒壓伺服泵站（雙泵組結構PLC智能控製）：1套；

l  國產DrTL代龍900全數字伺服控製係統：1套；

l  DrTest動靜態試驗軟件包：1套；

l  液壓強迫夾持試驗夾頭：1套；

l  壓縮附具：1套；

l  水冷卻機組：1套；(選配)

l  計算機、打印機：1套；

l  管路、配件、工具等：1套；

2、係統主要技術指標

（1）、試驗力單元：

l  最大動靜態試驗力：±250kN；

l  最大靜態試驗力：±300KN；

l  有效測量範圍：全程不分檔2%—100%FS；

l  靜態試驗力示值精度：小於±0.5%；動態試驗力示值精度：小於±1.0%；

l  試驗力平均負荷波動度：小於±1%；

l  試驗力動態負荷波動度：小於±2%；

（2）、位移單元：

l  係統最大位移：不小於±75mm（總行程不小於150mm）；

l  動靜態示值精度：±0.5%FS；

（3）、變形測量單元：（引伸計選配）

l  量程：10mm；

l  測量精度：動態±1%，靜態±0.5%；

（4）、作動器指標：

l  作動器有效行程：不小於±75mm（總行程不小於150mm）；

l  最高工作壓力：21MPa

l  最大試驗力±300KN；

l  前法蘭連接，安裝在工作台下方

（5）、試驗頻率：0.01～30Hz；

（6）、主要試驗波形：正弦波、方波、三角波、斜波、半正弦、半三角、各類組合波形。

（7）、拉壓過零液壓強迫夾持楔形夾具；

l  夾緊力可調整；

l  試樣夾持方式 ：根據用戶試件配置工裝

l  帶預應力調整環；

l  帶同軸度調整裝置（本公司專利技術）；

（8）、壓縮及其他試驗附具：

l  直徑φ150mm

l  可根據用戶要求製作各類試驗附具（選項）；

（9）、液壓油源參數：

l  壓力：21Mpa；

l  流量：49L/min；

l  功率：380V 15kW+7.5KW

l  油箱淨容積300L；

（10）、控製器主要指標

l  采用代龍00全數字式伺服控製係統；

l  采用DrTest動靜態試驗軟件。

l  函數發生器頻率：0.01～100Hz。

l  控製方式：位移、負荷、應變三種控製方式，各控製方式可自由平滑切換。

l  函數發生器波形：正弦波、三角波、方波、鋸齒波、單調波（斜波）及梯形波等。

l  供電：220V，不高於2kW；

（11）、主機框架參數

l  外形尺寸：約1190mm×780mm×3100mm（長×寬×高）；

l  立柱間距：650mm;

l  最大可調整試驗淨空間：不小於900mm;

l  立柱鍍硬鉻並拋光處理

l  上橫梁：液壓升降、液壓鎖緊

l  總重量：約1720kg;

（12）、泵站用水冷機：1套；

l  製冷量：不小於18kw/h

l  壓縮機功率：3kw以上

l  溫控範圍：5℃～30℃可調

3、係統的主要技術單元說明。

（1）、主機。

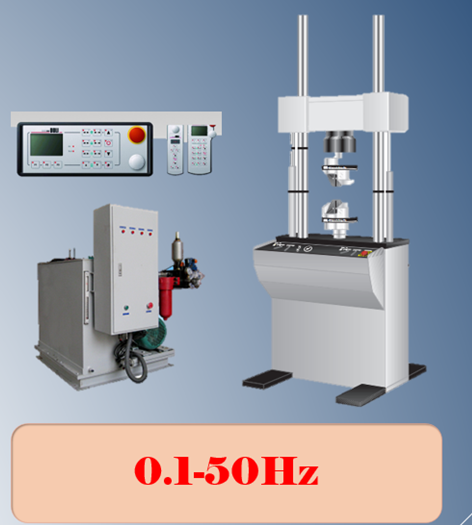

兩立柱框架式結構，伺服作動器下置（如圖示）。

1．1主機框架。

l  我司標準化單元產品；

l  兩立柱主機框架，立柱鍍硬鉻並拋光處理，立柱中心距：650mm；立柱直徑80mm。

l  上橫梁：液壓升降、液壓鎖緊。最大可調整試驗淨空間：900mm。

l  工作台高度：800mm。

l  機架剛度：3 ×108 N/m ；

l  外型尺寸：約1190mm×780mm×3100mm（長×寬×高）

l  總重量：約1720kg;
